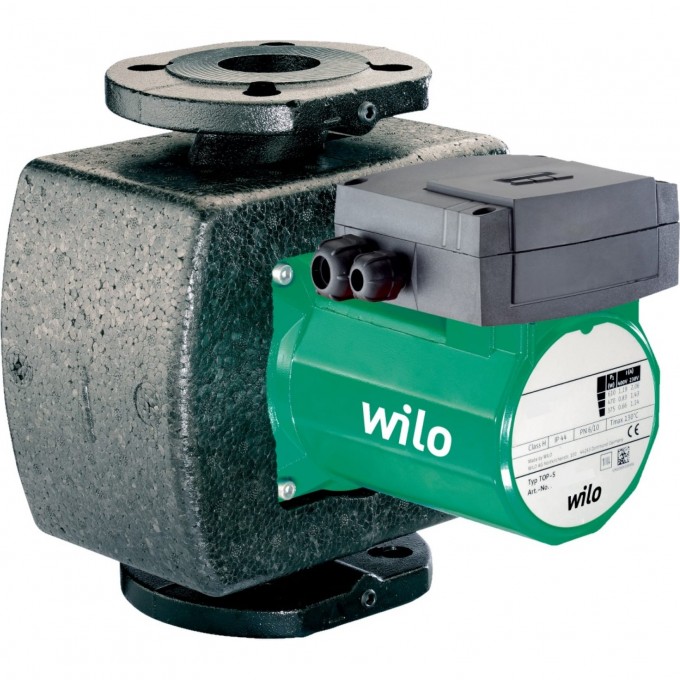

Циркуляционный насос WILO TOP-Z 40/7 (1~230 V, PN 6/10, RG) 2046637
Артикул: 2046637
102 920 руб.
Нет в наличии
Доставка вБерезники
Курьером (3-7 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
Почтой России (5-10 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 102 920 руб.
Вес, кг
- 13
Вал насоса
- Нержавеющая сталь (X39CrMo17-1)
Корпус насоса
- Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
Подшипники
- Графит, пропитанный синтетической смолой
Рабочее колесо
- Синтетический материал (PPE - 30 GF)
Вес (брутто), кг
- 14.2
Габаритная длина l0, мм
- 250
Вид упаковки
- Картон
Фланец
- Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Высота (брутто), мм
- 260
Высота (нетто), мм
- 273
Длина (брутто), мм
- 350
Конденсатор, мкф
- 8,0 / 400 VDB
Длина (нетто), мм
- 250
Количество на один слой, шт
- 9
Количество на поддон, шт
- 45
EAN
- 4016322685487
Свойства упаковки
- Транспортировочная упаковка
Тип
- TOP-Z 40/7
Цвет
- Зелено-бронзовый
Резьбовой ввод для кабеля PG
- 2x13,5
Ширина (брутто), мм
- 225
Ширина (нетто), мм
- 204
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C
- 0...+80, кратковременно (2 ч) до +80
Ток при 3~230 В I, А
- –
Ток при 3~400 В I, А
- –
Диапазон температур при использовании в циркуляционных системах ГВС при температуре окружающей среды +40 °C в кратковременном режиме 2 ч, °C
- 110
Макс. допустимое рабочее давление Pmax, бар
- 6/10
Защита электродвигателя
- Опция – устройство отключения SK 602N/622N
Специальное исполнение для рабочего давления, pмакс., бар
- 16
Класс изоляции
- H
Номинальная мощность электродвигателя P2, кВт
- 0.18
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
- 3,57 ммоль/l (20 °dH)
Подключение к сети
- 1~230 В, 50 Гц
Помехозащищенность
- EN 61000-6-2
Потребляемая мощность 1~230 В P1, Вт
- 310 / 330 / 340
Частота вращения N, об/мин
- 2400 / 2600 / 2700
Создаваемые помехи
- EN 61000-6-3
Степень защиты
- IP X4D
Ток при 1~230В I, А
- 1,54 / 1,60 / 1,62
Электромагнитная совместимость
- EN 61800-3
Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
- •
Номинальный внутренний диаметр фланца
- DN 40
Минимальное давление на входе при температурах жидкости 40/80/110°C, °C
- 5 / 8 / 20
Назначение
Серия
- TOP-Z
КОМПЛЕКТАЦИЯ
- Насос
- Теплоизоляция корпуса
- Уплотнения для резьбового соединения
- Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Данный циркуляционный насос предназначен для перекачивания только питьевой воды.
Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P
2 до 90 Вт: встроенная защита обмотки от перегрева; - P
2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
- P
- Насосы с 3-фазным электродвигателем:
- P
2 до 90 Вт: встроенная защита обмотки от перегрева; - P
2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
- P
- Индикатор неисправности
- Контакт для обобщенной сигнализации неисправности
- Световой индикатор направления вращения
- Электроподключение к сети 3~230 В с опциональным штекером переключения
- Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- Теплоизолирующие кожухи
- Дополнительные функции с помощью дооснащаемого модуля защиты C:
- Сигнализация неисправности SSM в качестве беспотенциального нормальнозамкнутого контакта
- сигнализация рабочего состояния SMB в качестве беспотенциального замыкающего контакта;
- управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормальнозамкнутый контакт);
- Определение блокировки
- Полная защита электродвигателя с устройством отключения
- Квитирование неисправности
- система управления сдвоенными насосами (два параллельно установленных насоса): Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
Описание серии
Тип
Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения
Применение
Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Обозначение
Пример: Wilo-TOP-Z 40/7 TOP Стандартный насос (с резьбовым или с фланцевым соединением) ‐Z Циркуляционный насос 40/ Номинальный внутренний диаметр для подсоединения 7 Номинальный напор [м] при Q = 0 м3/ч
Особенности/преимущества продукции
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Серийно с теплоизоляцией.
Технические характеристики
- Допустимый диапазон температур
- TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
- начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
- Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- трехфазная сеть, 400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
Автоматическое управление
- Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P
2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P
2 ≥ 180 Вт) - Контрольная лампа направления вращения (только для 3~насосов)
- Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления
Оснащение
- Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
- Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P
2 ≥180 Вт) - Серийная теплоизоляция
Материалы
- Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
- Рабочее колесо: Синтетический материал
- Вал: нержавеющая сталь/керамика (в зависимости от типа)
- Подшипники: Графит, пропитанный синтетической смолой
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- Таймер Wilo-SK 601N
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
- Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
