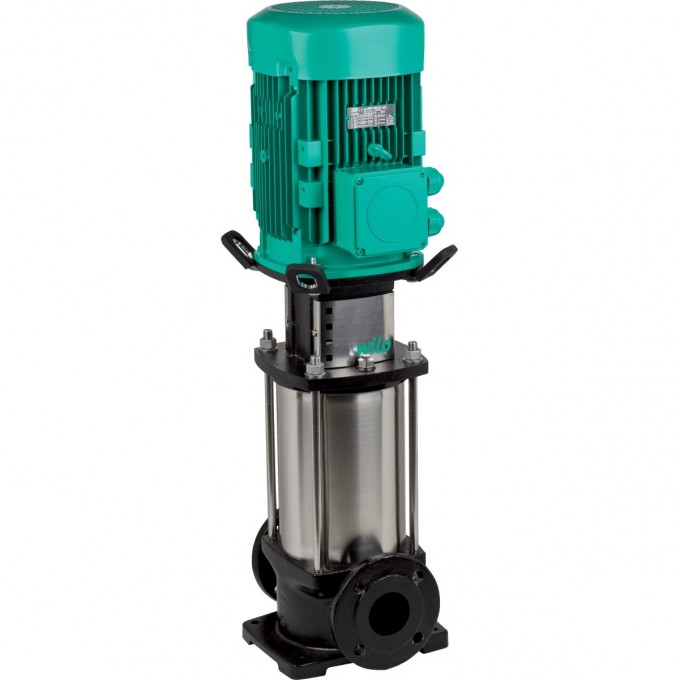

Вертикальный многоступенчатый насос WILO HELIX FIRST V 405-5/25/E/S/ 4201084
Артикул: 4201084
100 842 руб.
Нет в наличии
Доставка вБерезники
Курьером (3-7 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
Почтой России (5-10 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.
(300 руб. при покупке до 7000 руб.)
Обзор повысительных насосов WILO
ХАРАКТЕРИСТИКИ
Цена
- 100 842 руб.
Вес, кг
- 32.3
Вал насоса
- 1.4301 [AISI304]
Корпус насоса
- EN-GJL-250 (с катафорезным покрытием )
Механическое уплотнение
- Q1BE3GG
Температура перекачиваемой жидкости T, °C
- -20...+120
Рабочее колесо
- 1.4307 [AISI304L]
Вес (брутто), кг
- 35.8
Статическое уплотнение
- EPDM
Вид упаковки
- Картон
Высота (брутто), мм
- 370
Высота (нетто), мм
- 641
Длина (брутто), мм
- 800
Длина (нетто), мм
- 250
Количество на один слой, шт
- 1
Количество на поддон, шт
- 1
EAN
- 4048482590592
Свойства упаковки
- Транспортировочная упаковка
Тип
- Helix FIRST V 405
Цвет
- Зелено-серебристый
Ширина (брутто), мм
- 400
Ширина (нетто), мм
- 212
КПД электродвигателя ηm 100% , %
- 80,7
КПД электродвигателя ηm 50% , %
- 76,7
КПД электродвигателя ηm 75% , %
- 80,3
Номинальный ток 3~230 В, 50 Гц IN, А
- 2.8
Номинальный ток 3~400 В, 50 Гц IN, А
- 1.6
Класс изоляции
- F
Потребляемая мощность P1, кВт
- 1
Номинальная мощность электродвигателя P2, кВт
- 0.75
Максимальное рабочее давление pмакс, бар
- 16
Подключение к сети
- 3~400 В, 50 Гц
Температура окружающей среды, макс. T, °C
- 40
Уровень номинального давления (на стороне всасывания) PN
- PN 25
Степень защиты
- IP 55
Уровень номинального давления (с напорной стороны) PN
- PN 25
Номинальный внутренний диаметр фланца (на стороне всасывания)
- DN 25
Номинальный внутренний диаметр фланца (с напорной стороны)
- DN 25
Минимальный индекс эффективности (MEI)
- ≥ 0.70
Назначение
Серия
КОМПЛЕКТАЦИЯ
- Многоступенчатый высоконапорный центробежный насос Helix FIRST V
- Инструкция по монтажу и эксплуатации
- Helix FIRST V 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
ОПИСАНИЕ
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.
Данный многоступенчатый нормальновсасывающий высоконапорный центробежный насос отличается общим дизайном повышенной компактности. Вал насоса и вал стандартного электродвигателя IEC соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий.
Промежуточные подшипники гидравлической части и коррозионностойкий вал благодаря втулке из высококачественной стали обеспечивают долгий срок службы.
На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.
Насос подходит для водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в системах пожаротушения, моечных установках, в системах орошения.
Особенности/преимущества продукции
- Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Гидравлические компоненты с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Укрепленные корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
- Экономия места и простое техобслуживание благодаря компактной конструкции
- Защитный кожух муфты повышенной прочности
Указания по компоновке
- Защита электродвигателя – по запросу или предоставляется заказчиком
- Стандартное положение клеммной коробки, предусмотренное на всасывающем фланце, можно при желании изменить
- Wilo-Helix FIRST V оснащен стандартным торцовым уплотнением
- Для вариантов исполнения насосов PN16, PN25 и Pмакс. = 30 бар имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали и соответствующих винтов, гаек и уплотнений
- Комплекты байпаса доступны в качестве дополнительных принадлежностей
- Wilo-Helix V в исполнении ATEX по запросу
Описание серии
Тип
Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
Применение
- Водораспределение и повышение давления
- промышленных циркуляционных систем,
- Технологическая вода
- Контуры циркуляции охлаждающей воды
- Системы пожаротушения
- Моечные установки
- ирригации
Обозначение
Пример: Helix FIRST V 3606/2-5/25/E/KS/../400-50 Helix FIRST V Вертикальный высоконапорный центробежный насос во встраиваемом исполнении 36 Расход в м3/ч 06 Количество рабочих колес 2 Количество откорректированных рабочих колес 5 Материалы насоса 5 = корпус насоса EN-GJL-250 с катафорезным покрытием
гидравлическая часть 1.4307 (AISI 304L) 25 Максимальное рабочее давление в бар 16 =
Helix FIRST V от 2.. до 16..: 16 бар:
овальный фланец PN 16
Helix FIRST V от 22.. до 52..: 16 бар:
круглый фланец DIN PN 16 25 =
Helix FIRST V от 2.. до 16.. -5/25/E/S/..: 16 бар:
круглый фланец DIN PN 25
Helix FIRST V от 2.. до 16.. -5/25/E/KS/..: 25 бар:
круглый фланец DIN PN 25
Helix FIRST V от 22.. до 52..: 25 бар:
круглый фланец DIN PN 25 30 =
Helix FIRST V от 2.. до 52..: 30 бар:
круглый фланец DIN PN 40 E Вид уплотнения
E = EPDM K Торцевое уплотнение картриджного типа S Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса. 400 Подключаемое напряжение в В 50 Частота в Гц
гидравлическая часть 1.4307 (AISI 304L) 25 Максимальное рабочее давление в бар 16 =
Helix FIRST V от 2.. до 16..: 16 бар:
овальный фланец PN 16
Helix FIRST V от 22.. до 52..: 16 бар:
круглый фланец DIN PN 16 25 =
Helix FIRST V от 2.. до 16.. -5/25/E/S/..: 16 бар:
круглый фланец DIN PN 25
Helix FIRST V от 2.. до 16.. -5/25/E/KS/..: 25 бар:
круглый фланец DIN PN 25
Helix FIRST V от 22.. до 52..: 25 бар:
круглый фланец DIN PN 25 30 =
Helix FIRST V от 2.. до 52..: 30 бар:
круглый фланец DIN PN 40 E Вид уплотнения
E = EPDM K Торцевое уплотнение картриджного типа S Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса. 400 Подключаемое напряжение в В 50 Частота в Гц
Особенности/преимущества продукции
- Гидравлическая часть 2D/3D с оптимизацией по КПД, изготовленная методом лазерной сварки
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Гидравлические компоненты с оптимизированными гидродинамическими параметрами и показателями удаления газа
- Укрепленные корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
- Экономия места и простое техобслуживание благодаря компактной конструкции
- Защитный кожух муфты повышенной прочности
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,7
- Электроподключение: 3~400 В (±10 %), 50 Гц
- ≤ 4 кВт 230 В/ 400 В; Δ/Y
- > 4 кВт 400 В/ 690 В; Δ/Y
- Диапазон температуры перекачиваемых жидкостей: от ‐-20 до 120 °C
- Макс. рабочее давление: 16, 25 или 30 бар
- Степень защиты: IP 55
- Макс. температура окружающей среды: -15 °C - +40 °C
- Helix FIRST V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
- Helix FIRSTV 22-52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
Описание/конструкция
- По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур перекачиваемой жидкости).
Материалы
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
- Вал из нержавеющей стали 1.4057 (AISI 304L)
- Втулка под скользящим торцовым уплотнением 1.4404 (AISI 316L)
- уплотнительное кольцо из EPDM;
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP
